制冰机和冷库产品的技术核心就是制冷系统, 一个制冷系统的核心部件有：

1.压缩机，2.冷凝器，3.蒸发器，4.系统控制元件，5.安全配件。

一、冷凝器

常见制冷系统根据冷凝方式的不同一般有三种冷凝器：

1. 风冷式冷凝器：

特点：空气作为换热介质，结构紧凑。

换热温差一般为9~11℃，所以风冷型制冷系统排压较高，一般适合中、小型制冷系统（制冰机一般适合用在5T以下机型）。也常用在缺水的地方的制冷系统中。

2. 水冷型冷凝器：制冰机采用的大多是壳管式冷凝器

特点：用水作为换热介质，是最典型的水冷冷凝器。

换热温差一般为4~6℃，所以水冷型制冷系统排压较低，机组效***，一般适合大、中型制冷系统。

典型水冷冷凝系统要配置冷却水泵和冷却塔和水路配件

上图为壳管式换热器组合，下边的是壳管式冷凝器。

3. 蒸发式冷凝器：和传统水冷冷凝器用水的显热换热不同，蒸发式冷凝器利用水的蒸发潜热换热，一般典型蒸发式冷凝器的工况参数为：冷凝温度38℃，湿球温度26℃，系统换热效率较高，一般适合用在大型制冷系统。

二、蒸发器

制冰机根据类型的不同，一般有：

1. 壳管式蒸发器（见上图）：用在盐水冰砖机上；

2. 铝板式蒸发器: 用在直接蒸发冰砖机上；

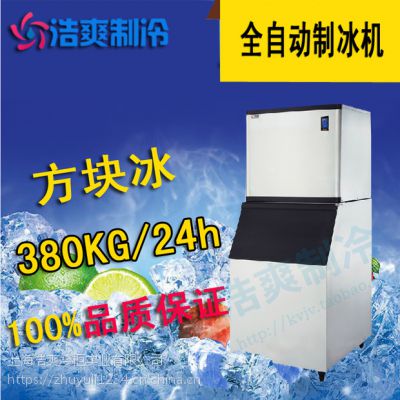

3. 方冰机用制冰器：用在方冰机上；

4. 立式不锈钢管壳管换热器（自制）：用在管冰机上；

5. 不锈钢板式换热器：用在板冰机上；

6. 盘管式蒸发器：用在大型盐水冰砖机上。

三、流量控制元件

制冷系统上根据系统需要用来控制制冷剂（液态&气态）的流量、流向

的元件统称为系统控制元件，一般有：

1. 膨胀阀： 控制蒸发器的制冷剂流量；

2. 电磁阀：控制制冷剂（液态&气态）管路的打开和关闭；

3. 单向阀：控制制冷剂的流向。

四、系统安全配件

制冷系统上根据系统需要用来保护系统的安全性和可靠性的配件有：

1、高低压压力开关： ***压缩机在安全范围内运行；

2、过滤器：吸收系统中水分和杂质，***系统可靠、安全的运行；

3、气液分离器：***压缩机不受液态制冷剂冲击；

4、油分离器：***系统安全回油。
